YAESU 八重洲 FTDX101D 新品短波电台 传承经典 HF/50MHz SDR电台

—— FTDX101D核准信息 ——

设备型号：FTDX101D
核准证号：2019-6130
核准代码：CMIIT ID：2019FJ6130
设备名称：短波单边带电台（业余业务）
频率范围：1.8-2MHz 3.5-3.9MHz 7-7.2MHz 10.1-10.15MHz 14.0-14.35MHz
                 18.068-18.168MHz 21-21.45MHz 24.89-24.99MHz 28-29.7MHz 50-54MHz
发射功率：≤100W
占用带宽：≤3KHz，≤16Hz
杂散发射限值：≤43dBc
核准日期：2019-7-17

—— 主要功能 ——

- HF/50MHz 100W SDR短波电台
- 第一中频9MHz，下变频，搭载滚切波滤波器
- 400MHz HRDDS(高分辨率直接数字频率合成器)
- 缔造C/N 特性优越的基准振荡电路
- 混合式SDR结构，同时搭载窄带SDR和宽带SDR
- 采用18比特A/D转换器具备数据的高分辨处理能力
- 高精度步进马达实现干扰信号最大70dB 的衰减量
- 主副接收机完全独立的双通道接收电路

—— 一般规格 ——

发       射：1.8MHz-50MHz  （业余频段）
接       收：30kHz-75MHz     (可用范围)
         1.8MHz-26.699999 MHz   （保证范围）
         50MHz-53.999999 MHz    （保证范围）
调制模式：A3E(AM),J3E(LSB/USB),F3E(FM), AIA(CW),
频率步进：1/5/10Hz(SSB,CW),10/100Hz (AM,FM)
天线阻抗：50Ω 不平衡（天线调谐OFF）
              16.7-150Ω 不平衡（天线调谐ON, 1.8MHz-29.7MHz 业余频段）
              25-100Ω 不平衡（天线调谐ON, 50MHz 业余频段）
频率稳定：±0.1ppm（0℃~+50℃，电源接入1分钟后）
电源电压：DC 13.8V ±10%
电流消耗：RX (无信号) 3.5A
              RX (接收信号) 4.0A
              TX (接收信号) 23A (100W)
外形尺寸：420mm*130mm*322mm（W*H*D）
重      量：约12kg

发射参数：
输出功率：100W（CW,LSB,USB,FM,RTTY,PKT）,25W(AM)
调制类型：A3E(AM),J3E(SSB),F3E(FM)
最大频偏：±5.0 kHz / ±2.5 kHz（窄带）
杂散辐射：优于-50dB （1.8MHz-29.7MHz 业余频段）
              优于-63dB （50MHz 业余频段）
SSB载波抑制：60dB 以上
边带载波抑制：60dB 以上
带       宽：3 kHz（LSB,USB），500Hz（CW）
                6 kHz（AM），16KHz（FM）
音频响应：小于-6 dB（300-2700Hz）
麦克风阻抗：600Ω（200-10kΩ）

接收参数：
电路类型：双变频超外差
中频频率：1ST IF 9.005MHz （MAIN）,8.9000MHz（SUB）
              2ND IF 24KHz（MAIN/SUB）
接收灵敏度：
              SSB（带宽2.4kHz/10dB S+N/N）
              1.8MHz-30MHz  0.16μV（AMP2“ON”）
              50MHz-54MHz  0.125Μv（AMP2“ON”）
              70MHz-70.5MHz  0.16μV（AMP2“ON”）
              AM(400Hz,30%调制，带宽6kHz/10dB S+N/N)
              0.5MHz-1.8MHz  6.3μV
              1.8MHz-30MHz 2μV（AMP2“ON”）
              50MHz-54MHz 1μV（AMP2“ON”）
              70MHz-70.5MHz  2μV（AMP2“ON”）
              FM（带宽：12kHz，12dB SINAD）
              28MHz-30MHz 0.25μV（AMP2“ON”）
              50MHz-54MHz 0.2μV（AMP2“ON”）
              70MHz-70.5MHz 0.25μV（AMP2“ON”）

选择性：          Mode                    -6dB          -60 dB
              CW（BW=0.5kHz）   0.5kHz以上   0.75kHz以下
              SSB（BW=2.4kHz）  2.4kHz以上   3.6kHz以下
              AM（BW=6kHz）       6kHz以上     15kHz以下
              FM（BW=12kHz）     12kHz以上    25kHz以下
中频抑制：60 dB以上（1.8MHz-28MHz 业余频段，VC-tune“ON”）
              60 dB以上（50MHz业余频段）
镜像抑制：70 dB以上（1.8MHz-28MHz 业余频段）
              60 dB以上（50MHz-54 MHz业余频段）
音频输出：2.5W @ 4Ω/10%THD
音频输出阻抗：4-16Ω（标准4Ω）

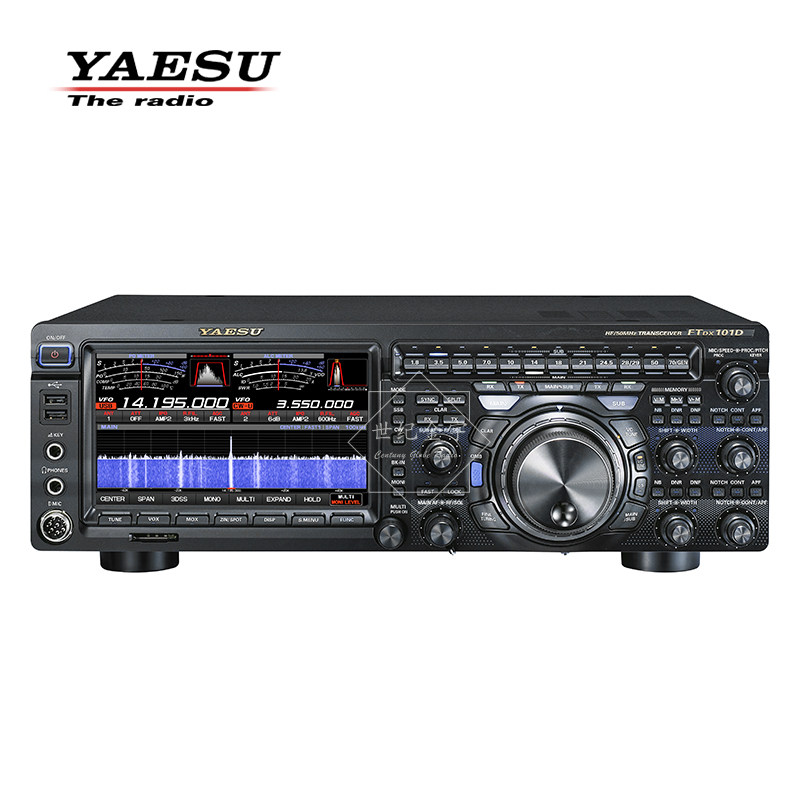

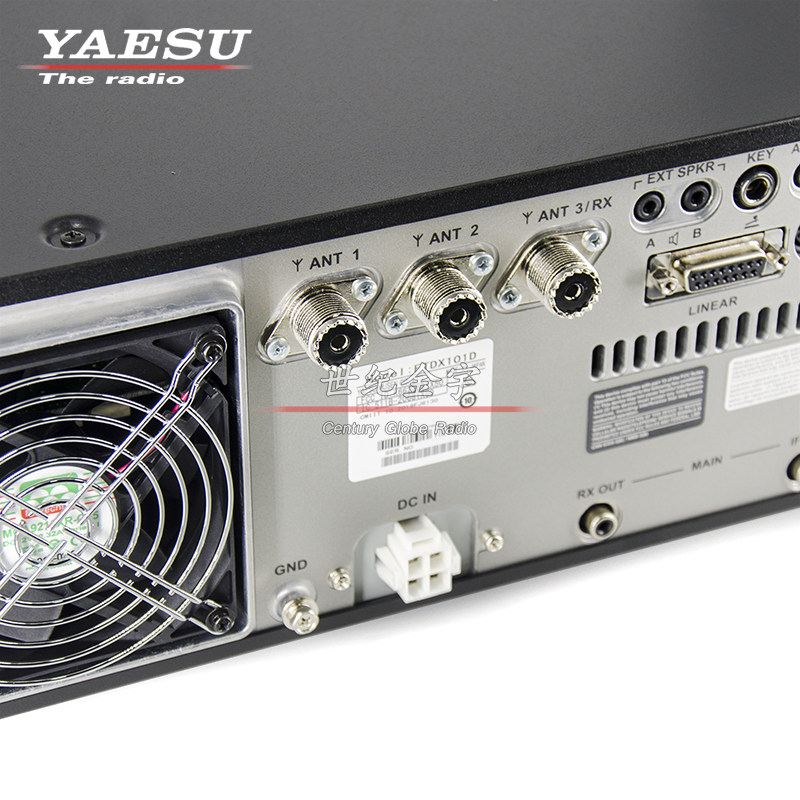

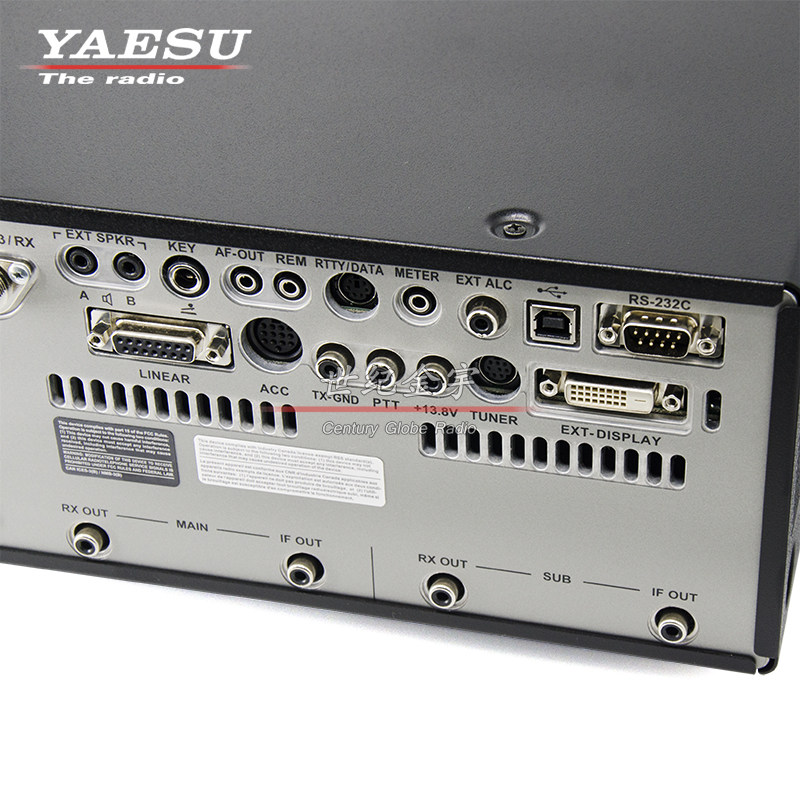

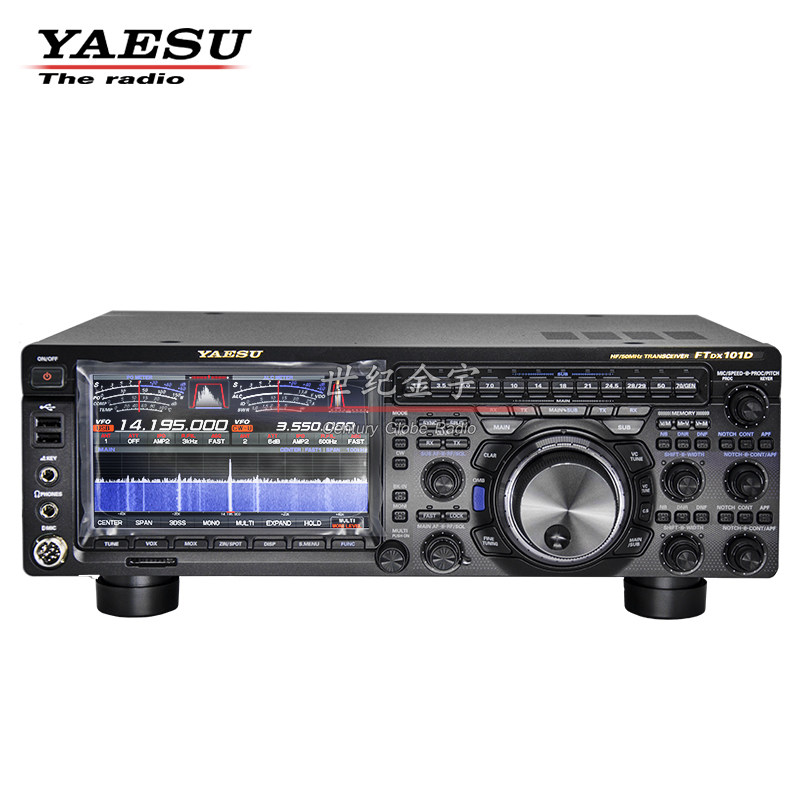

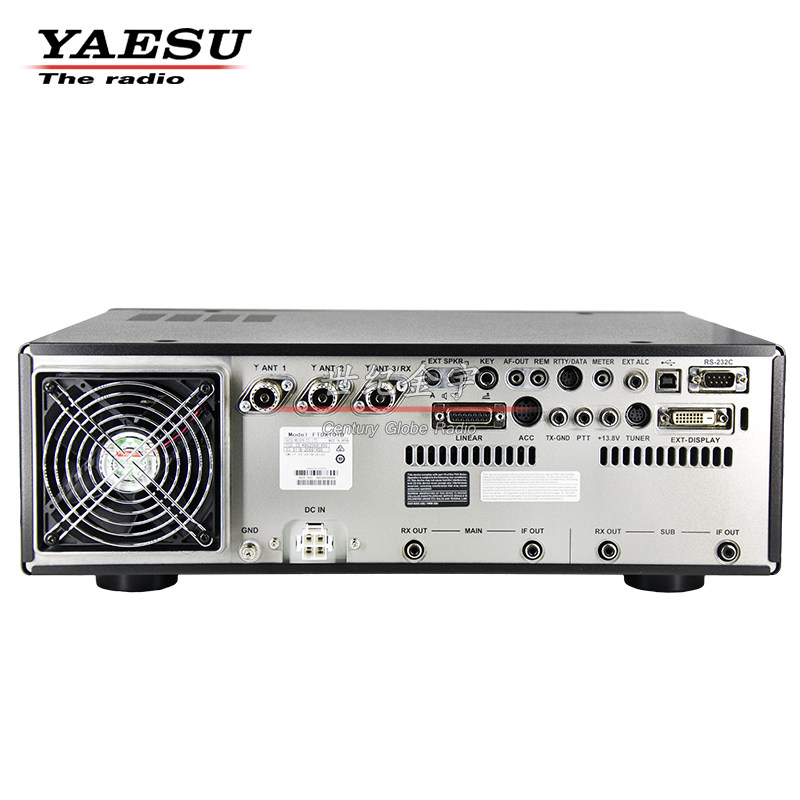

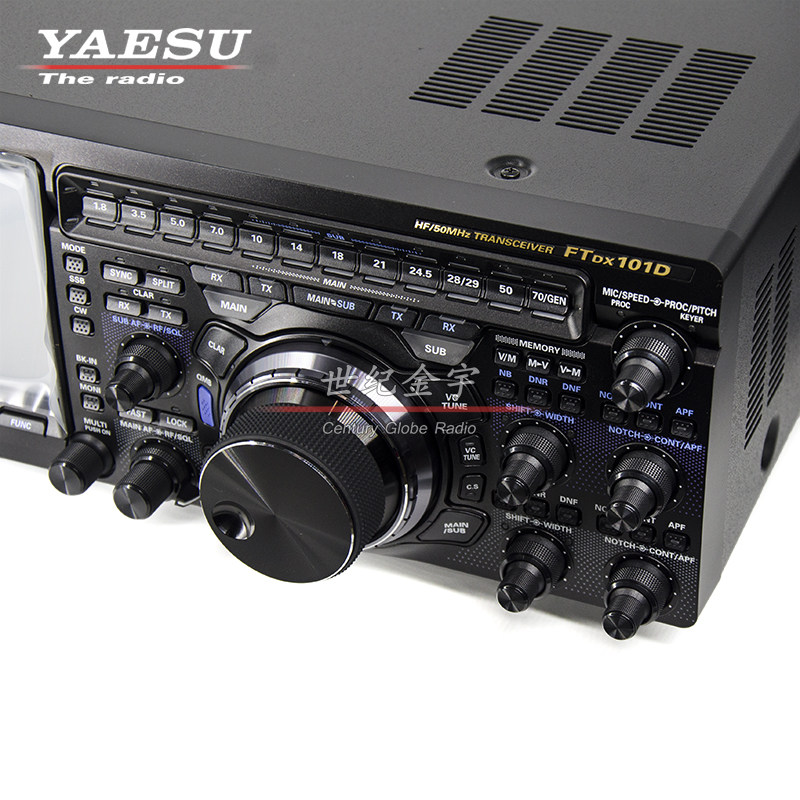

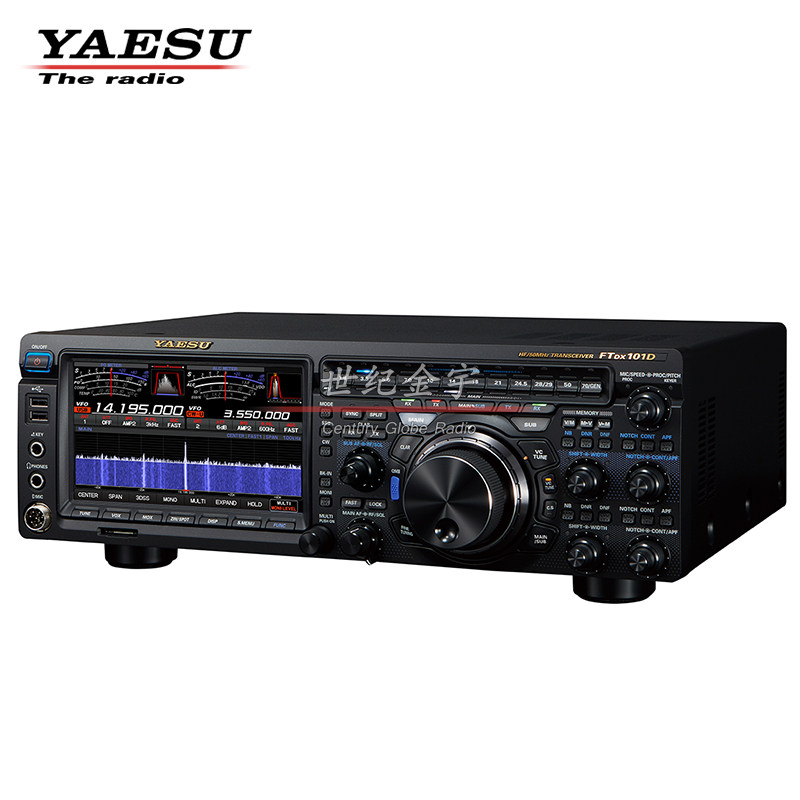

产品图片
