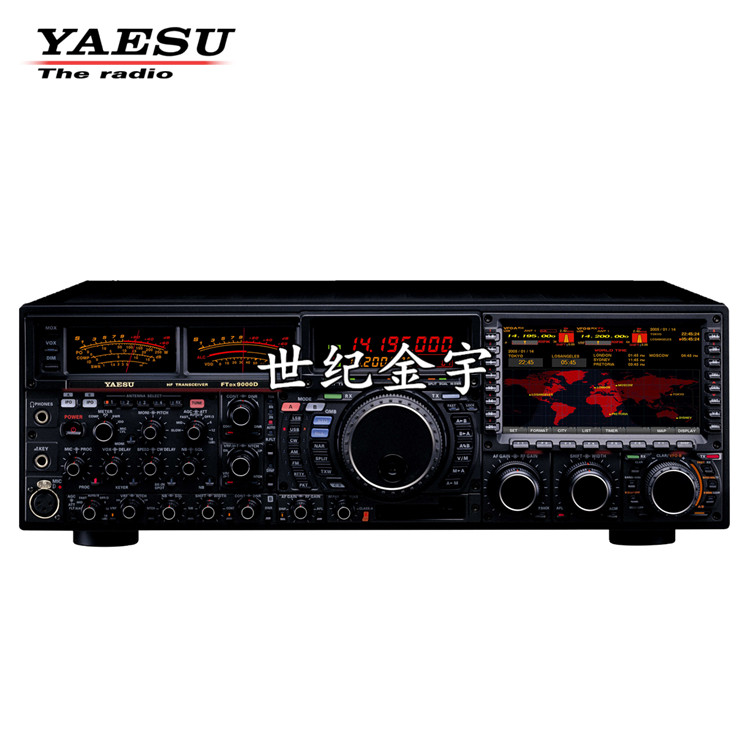

YAESU 八重洲FTDX 9000D 高端级短波电台端庄大气、醒目震撼 200W
注：YAESU 八重洲FTDX 9000系列短波电台购买需要提前预定，订购时间需6个月左右

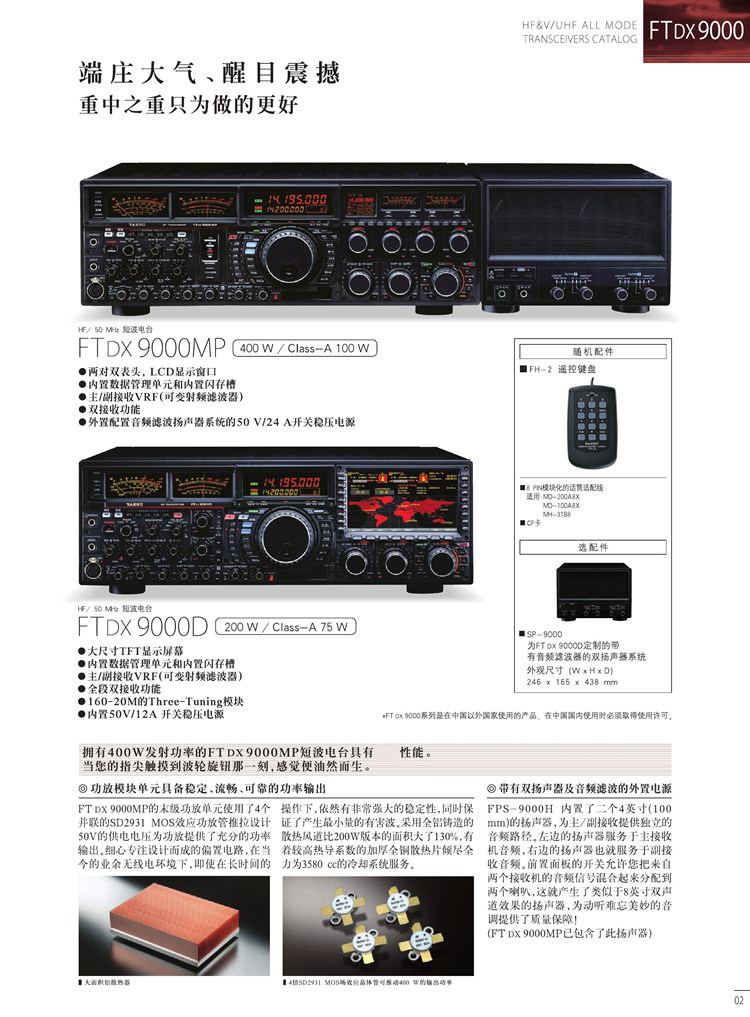

FTDX9000系列是YAESU公司出品的旗舰级基地型短波+6米电台。根据硬件配置的不同有主打的FTDX9000D全配型，也有用户可以按需配置的FTDX9000contest基础型以及高功率400W版的FTDX9000MP。
FTDX9000D提供200W高功率输出并且具备双接收通道功能。
FTDX9000D的面板设计既传统又现代，面板上简洁的传统型频率显示窗口搭配使用多个机械指针表头，加上大量功能独立旋钮，可以使用户尽量少使用到现代化的菜单，颇具复古怀旧的情调，面板右侧集成的6.5英寸彩色液晶屏幕则体现现代高端短波机的风貌，总体感觉就像在传统高档短波机边放了一台专用的小电脑。
作为旗舰级产品FTDX9000D上应用了YAESU最高的短波科技，除了高性能的32位中频DSP外，高接收动态和高选择性是旗舰级机器的王牌，FTDX9000系列采用高规格的信号接收电路具备很大的接收动态意味着大小信号通吃，其IP3达到业余电台设备中最高的+40dBm水平。
标配集成有YAESU独家的窄带跟踪滤波器µ-Tuning系统，大大提高了机器的接收前端的选择性，这在一些拥挤波段的比赛中特别有用，能有效抑制邻频干扰。
FTDX9000D上的液晶屏同样可以显示工作频点周围的动态频谱图，频谱显示的应用可以改变传统搜索电台的方式，正真从耳朵听转变为眼睛看。通过DSP在FTDX9000系列上具备内置的话筒调音台功能，用户可以根据自己声音的特点进行修饰以确保最佳音质发射到空中。
早期一些玩家在短波机与话筒间安装调音台来达到修饰话音的作用，现在FTDX9000系列上通过DSP和软件就能一样实现这项高级应用。作为旗舰级设备FTDX9000系列经常有免费开放式的软件升级，DSP的软件提升就像电脑升级软件一样会給机器带来新的特性和性能提高同时修正一些错误。
功能特点
频率工作范围： HF+50MHz
超级大LCD显示屏,还可以显示世界地图
工作模式： AM/FM/SSB/CW/RTTY/Packet
先进的32位DSP的中频
独家全双工操作
6.5英寸超大多功能TFT液晶显示
三种滤波器可以使您的机器拥有非常好的动态范围
高性能的接收系统是您的机器处于领先地位
具有发射监听功能、数字降噪功能、分频功能
技术指标
一般指标
接收频率范围: 30 kHz - 60 MHz
160 - 6 m (业余段)
发射频率范围: 160 - 6 m(业余段)
频率稳定度: ±0.03 ppm (5分钟后 @ –10 °C~ +60 °C)
工作温度: –10 °C~ +60 °C
操作模式: A1A(CW), A3E (AM), J3E (LSB, USB), F3E (FM),F1B (RTTY), F1D (PACKET), F2D (PACKET)
频率步进: 1/10 Hz (SSB,CW, & AM), 100 Hz (FM)
天线阻抗: 50 Ω,不平衡
16.7 - 150Ω,不平衡(天调开启, 160 - 10 m 业余段，发射)
25 - 100Ω,不平衡(天调开启, 6 m 业余段，发射)
功率消耗: 接收 无信号100 VA
(@117 VAC) 接收 (有信号) 120 VA
发射(200 W) 720 VA
供电: AC: 90 VAC - 264VAC
DC: DC 13.8 V ± 10%
外观尺寸 (WxHxD):(518 x 165 x 438.5 mm
重量(大约): 30 kg
发射指标
功率输出: 5 – 200W (5 - 75 W AM)
Class A mode (SSB): 5 – 75W
电路类型: J3E (SSB): 平衡调整,
A3E (AM): 低电平,
F3E (FM): 可变电抗
FM 最大频偏: ±5.0kHz/±2.5 kHz
SSB 载波抑制: 至少 70 dB 峰值以下
无用边带抑制:至少 80 dB 峰值以下
音频响应(SSB): 最多 –6 dB （400 to 2600 Hz）
麦克风阻抗: 600 Ω (200 -- 10 kΩ)
接收指标
电路类型:三次超外差
中频频率: VFO-A; 40.455 MHz/455 kHz/30 kHz (24 kHz for FM),
VFO-B; 40.450MHz/450 kHz/30 kHz (24 kHz for FM)
灵敏度(IPO “OFF”): SSB (2.4 kHz, 10 dB S+N/N)
0.2 μV (160 -10 m Amateur bands)
0.125 μV (6 m Amateur band)
2 μV (0.1 -50 MHz)
AM (6 kHz, 10dB S+N/N, 30 % modulation@400 Hz)
3.2 μV (0.1 -1.8 MHz)
2 μV (1.8 -30 MHz)
1 μV (6 m Amateur band)
FM (12 dBSINAD)
0.5 μV (10 m Amateur band)
0.35 μV (6 m Amateur band)
选择性(–6/–66 dB): Mode –6 dB –66 dB
CW/RTTY/PKT 优于0.5 kHz 小于750 Hz
SSB 优于2.4 kHz 小于3.6 kHz
AM 优于9 kHz 小于18 kHz
FM 优于15 kHz 小于25 kHz
(WIDTH:Center, VRF/μ-TUNE: OFF)
图像抑制: 优于70 dB or better (160 - 10m 业余段)
音频最大输出: 2.5 W 4 Ω 10% 失真
音频输出阻抗 : 4 -- 8 Ω (4 Ω: 标准)
机器的简单操作
一、机器的基本操作
1. 连接AC电源，将后面板上的[POWER]设置成“I”。
2. 按住前面上的[POWER]按键一秒钟，将开启发射机。
3. 机器50秒后开启，最初设置频率是7.000.00MHz LSB。如果要关闭机器请[POWER]按键一秒钟关机。
4. 根据实际情况旋转[AF GAIN]旋钮选择接收信号的音量水平。
5. 按一下[MAIN RX]接收按键，来占用主段（VFO-A）的接收。
6. 按[A]按键选择主段（VFO-A）。
7. 按[BAND]按键选择需要的业余段，每按一次此按键就可以在业余段间转换。
8. 按一下[ANTENNA SELECT (1-4)]]按键选择您当前要使用的天线。
9. 在[MODE]操作模式按键中，选择使用的操作模式。
10.选择主旋钮选择频率，就可以进行常规操作了。
二、双接收操作
1. 如果想要主段（VFO-A）和副段(VFO-B)都可以接收使用，请按一下副段[RX]接收按键，此时屏幕上就有显示了，就可以双段接收了。
2. 如果先要双段接收还要调整接收的音量，请旋转主段的[AF GAIN]旋钮选择主段的音量，旋转副段的[AF GAIN]选择副段的接收音量大小。
3. 按一下[B]按键，可以改变副段的操作模式。
4. 如果先前按下[B]按键后，按下[BAND]按键，此时，选择的是副段的频段。
5. 在副段（VFO-B）选择频段，同时按[ANTENNA SELECT 1 ~ 4]按键选择天线。
6. 旋转主旋钮调整主段的接收频率，和旋转副段[CLAR/VFO-B]旋钮选择副段的接收频率。
7. 如要取消双接收操作，只想要主接收，请按一下副段的[RX]按键，其LED指示灯熄灭。此时恢复到主段接收模式。
三、IPO的操作
IPO操作是将前置的射频信号进行放大，本机主段（VFO-A）和副段（VFO-B）都具有此功能如果想放大主段的信号，请按主段上的[ A-IPO switch]按键来选择，此时红色的按键灯亮起。如果使用副段的，请按副段上的按键选择，此时橘红色的按键灯亮起。如果关闭此功能，请再次按一下此按键即可。
四、ATT前置衰减操作
ATT功能和IPO功能相反，是将前置的RF射频先好进行衰减。
本机的衰减功能是旋钮，主段和副段的前置射频信号都可以进行衰减，如果衰减的是主段，请使用主段的ATT旋钮进行选择，副段的可以使用副段的ATT旋钮选择衰减倍数。如果想关闭此功能，请将旋钮放置到“0”。
0:衰减器关闭
–6 dB: 前置信号衰减6dB （信号电压是原来电压的 1/2)。
–12 dB: 前置信号衰减 12dB（信号电压是原来电压的 1/4)。
–18 dB: 前置信号衰减18dB （信号电压是原来电压的 1/8)。
五、使用μ-调谐功能
1.按一下 [VRF/μ-T] 按键，其红色 LED灯将亮起。
●μ-调谐电路将自动开启，并对您的操作频率进行调谐。
●μ-调谐电路只对主段 (VFO-A) 14 MHz 以下的电路起作用。
2. 请旋转 [VRF/μ-T] 旋钮来调整背景噪音干扰
●μ-调谐的位置将出现在TFT频的左上角。
●如果想要改变μ-调谐的中心滤波器，请旋转[VRF/μ-T]，点击菜单选项 “GENERAL 043 μTUNEDIAL STEP”。
●如果想要恢复标准默认设置，请按住[VRF/μ-T] 按键2秒钟，就可以恢复到标准设置。K
3.关闭此功能，请再按一下VRF/μ-T]按键，其红色的LED灯熄灭。
六、频道存储
1. 在主段 (VFO-A) 选择频率、操作模式等信息。
2. 快速按一下 [A?M]按键，当前的频道号码将闪烁，当前的信息将在副段上显示。
3.按一下 [MCH/GRP]按键。此时红色的LED灯将亮起，此时可以选择频道。
4.旋转CLAR/VFO-B]旋钮选择需要的频道号码。
5. 按住 [A?M]按键2秒钟，就可以将频率及其他数据存储到频道当中，您可以听到嘀嘀两声，说明存储成功。
七、记忆频道的选择
1. 如有必要请按一下 [V/M] 按键，进入频道选择模式。一个记忆频道的号码将出现在屏幕上。
2.按一下[MCH/GRP]按键，这个红色的 LED 按键将亮起。
3.此时您就可以使用[CLAR/VFO-B]旋钮选择需要的频道了。
八、VFO 扫描
1. 按一下 [A] 或 [B] 按键，选择VFO扫描。
2.设置 VFO 起始扫描频率。
3. 旋转[SQL] 旋钮选择静噪等级。(请根据您选择的主副段来确定使用的静噪旋钮。)
4.按住手咪上的 [UP] 或者[DOWN]按键2秒钟，就可以扫描了。
九、记忆模式扫描
1. 如有需要，请使用[V/M] 按键选择记忆模式。
2. 旋转主段 (VFO-A) [SQL]旋钮调整静噪等级 。
3.按住手咪上的 [UP] 或者[DOWN]按键2秒钟，就可以记忆模式扫描了。
